履带式钻机应用于短探孔,抽放瓦斯孔,锚索孔,泄压孔
  • ZQLC气动履带式钻机
ZQLC-1050气动履带式钻车

产品分类:ZQLC系列气动履带式钻车

应用领域:地质勘探孔、探水孔、抽放瓦斯孔、工程孔

使用范围:ZQLC型气动履带式钻机是我公司生产的新一代履带行走式钻机。是一种以压缩空气为动力,履带行走式轻型深孔钻机。适用于煤矿井下探水、探瓦斯及瓦斯抽放孔的施工。

全国热线

15031116966

产品简介 / Introduction

产品简介Product Profile

气动式履带钻机

产品特点

钻机以压缩空气为动力源,使用安全,行走方便,钻机导轨可自动旋转,钻孔范围为水平360°,竖直360°,外形尺寸小 ,可在0.8米的巷道内自如行走。

产品应用

此钻车配套不同的钻具可实现施工探放孔、泄压孔、配套大孔径钻头,钻打卸压孔效果明显。

结构特点product mix

钻机以压缩空气为动力源使用安全行走方便。

钻机导轨可自动旋转,钻孔范围为水平360°,竖直360°。

钻机可探出车体进行打钻,易于进行跨越支带机等煤矿工作装置进行钻孔作业。

外形尺寸小,可在最小0.8米的巷道内自如行走。大功率的行走系统整机配置车载钻杆空间。钻机给进采用独立马达,进给速度容易控制。

特有的双重消音器结构使噪音降到最低,有效改善您的工作环境。钻机撑紧立柱为分体式结构便于井下过风门运输。整机配有10L大容量油雾器,一次加注,长时间使用。

此钻车配套不同的钻具可实现施工探放孔、泄压孔,配套大孔径钻头钻打卸压孔效果明显。钻孔直径和深度等方面在国内均处于靠前地位。在任何软硬介质的钻孔施工中,钻头切削终端始终保持20kW以上功率的输出比市场同类产品效率高43%。

钻车体积小可在最小1米的巷道内行走自如。

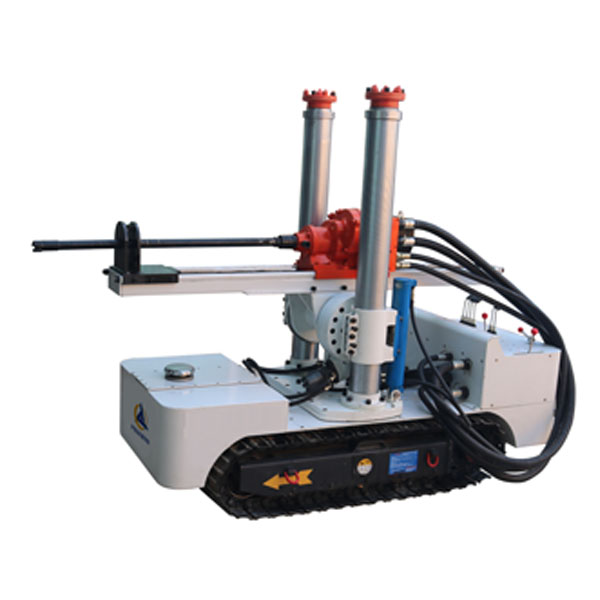

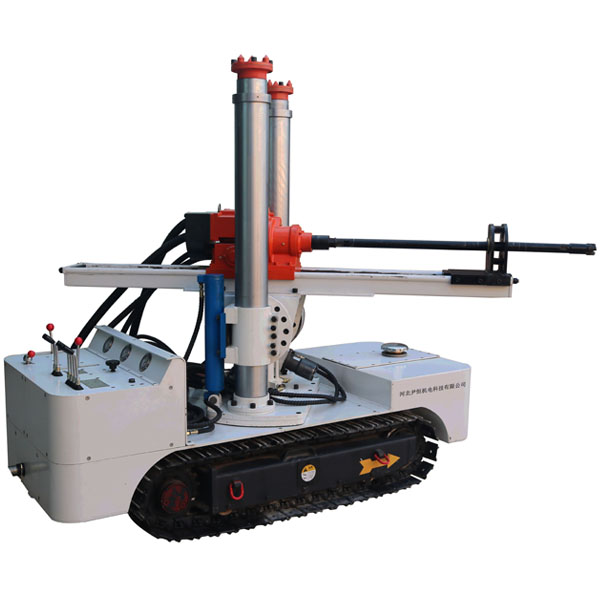

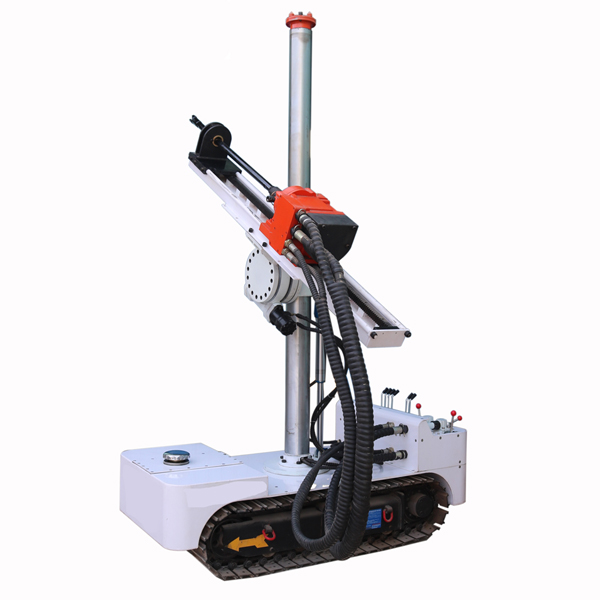

产品展示Product Display

  • ZQLC系列气动履带式钻机
  • ZQLC系列气动履带式钻机
  • ZQLC系列气动履带式钻机
  • ZQLC系列气动履带式钻机

产品参数Product parameters

基本性能 单位 钻机基本性能参数
ZQLC-1050 ZQLC-1300 ZQLC-1550 ZQLC-1900 ZQLC-2200
工作压力 MPa 0.5 0.5 0.5 0.5 0.5
额定转矩 N•m 1050 1300 1550 1900 2200
额定转速 r/min 170 140 120 100 90
最大输出功率 KW 18.7 19 19.5 19.8 20.7
失速转矩 N•m 1550 1900 2450 2900 2500
启动转矩 N•m 1500 1850 2400 2850 2400
最大负荷转矩 N•m 1470 1800 2360 2800 2300
耗气量 m3/min 9 9 9 10 10
空载转速 r/min 320 300 280 240 210
1/2空载转速 r/min 160 150 140 120 105
1/2空载转速下转矩 N•m 670 900 1000 1300 1800
噪声 声压级 dB(A) 110
声功率级 dB(A) 120
行走方式 _- 履带式
行走机构 行走速度 m/min 6 6 6 6 6
爬坡能力 (°) ±20 ±20 ±20 ±20 ±20
履带板宽度 mm 230 230 230 230 230
液压泵站 工作压力 MPa 15 16 18 18 20
工作流量 L/min 18 20 22 22 25
气马达 工作压力 MPa 0.5 0.5 0.5 0.5 0.5
耗气量 m’/min 6 6 7 8 9
功率 KW 22 25 25 30 30
油泵 类型 - 齿轮式 齿轮式 齿轮式 齿轮式 齿轮式
额定压力 MPa 16 16 16 16 16
排量 ml/r 40 40 40 63 63
油箱容积 L 120 120 150 180 180
钻孔速度 Mm/min 1200 1200 1200
推进力 KN 20 20 20
冲洗水压力 MPa 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2 0.6-1.2
导轨长度 mm 2020±20 2020±20 2020±20 2020±20 2020±20
导轨推进行程 mm 1080±20 1080±20 1080±20 1080±20 1080±20
最大工作高度 mm 2500±20 2500±20 2500±20 2500±20 2500±20
最小工作高度 mm 1100±20 1100±20 1100±20 1100±20 1100±20
机重 kg 1600 1700 1750 1800 1800
外形尺寸 mm 2200*800*1750(允差±50) 2200*800*1750(允差±50) 2200*800*1750(允差±50) 2200*800*1750(允差±50) 2200*800*1750(允差±50)
Qualification尹恒-资质认证
  • resource/images/9ee467c1c9dd4983820fc7b18b12df52_2.jpg
  • resource/images/9ee467c1c9dd4983820fc7b18b12df52_4.jpg
  • resource/images/9ee467c1c9dd4983820fc7b18b12df52_6.jpg
  • resource/images/d37db43a66fb4f95a6c243a01b5f4d61_8.jpg
  • resource/images/d37db43a66fb4f95a6c243a01b5f4d61_12.jpg
  • resource/images/d37db43a66fb4f95a6c243a01b5f4d61_14.jpg


推荐案例 / recommend case
MQT巷道支护锚杆钻机用着再好,也不要忽略使用中的问题

MQT巷道支护锚杆钻机用着再好,也不要忽略使用中的问题

MQT巷道支护锚杆钻机(又名气动锚杆钻机)工作原理是用空压机输入给劲的锚杆钻孔钻机,MQT巷道支护锚杆钻机是煤矿用巷道掘进前必备的钻机设备。MQT巷道支护锚杆钻机新型玻璃钢气腿设计,可靠性高、使用寿命更长。
支腿式液压锚杆钻机和气动锚索锚杆钻机使用方法听尹恒君说说心里话

支腿式液压锚杆钻机和气动锚索锚杆钻机使用方法听尹恒君说说心里话

这几天一直接到咨询支腿式液压锚杆钻机的客户,客户比较关注的点是支腿式液压锚杆钻机的参数和功能在煤矿井下的具体使用情况,看是否符合他们的要求,还有就是和气动锚索锚杆钻机相比较,到底哪个型号的钻机用着更顺手。
找ZDY全液压坑道钻机生产厂家一点也不难,教你液压坑道钻机操作的方法

找ZDY全液压坑道钻机生产厂家一点也不难,教你液压坑道钻机操作的方法

2020年7月马上要进入尾声了,今天接到了找液压坑道钻机厂家王总的来电,说他们正在施工的煤矿井下煤夹矸较多、煤质也硬,原先使用的ZYJ探水钻机不适合在该煤层进行探放水作业,想找ZDY系列的全液压坑道钻机,但是不太确定井下是否符合使用要求。
[气动架柱钻机知识]ZQJC气动架柱式钻机怎样进行井下作业

[气动架柱钻机知识]ZQJC气动架柱式钻机怎样进行井下作业

作为煤矿企业常备的ZQJC气动架柱式钻机型号,不懂ZQJC气动架柱式钻机知识也会让ZQJC气动架柱式钻机的寿命大大缩短,矿工使用故障率会增高,谁也不愿意来回上、下升井找麻烦。尹恒ZQJC气动架柱式钻机是专门为瓦斯浓度高且井下不用使用电源的巷道设计,主机回转器可实现正反双向旋转,从而实现塌孔状态时,钻杆顺利退出。
热品推荐 / Hot product

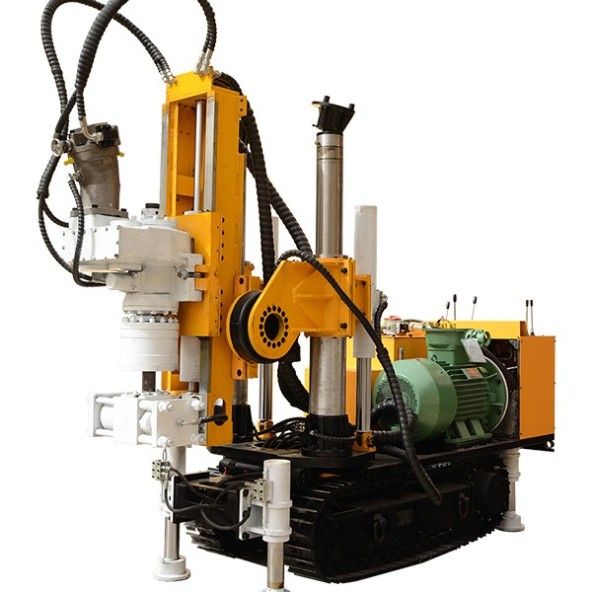

煤矿用深孔液压钻车
