气动架柱式钻机是煤矿井下重要的钻机设备,它在煤矿巷道的掘进、放顶等方面都具有重要的应用。为了满足煤矿生产的要求 ,需要大功率、钻孔深、操作简单的煤矿用 气动架柱式钻机 。

听老矿工讲煤矿用气动架柱式钻机的工作原理

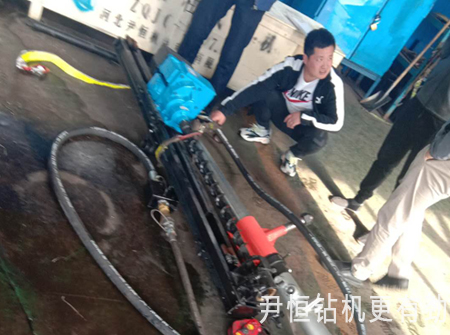

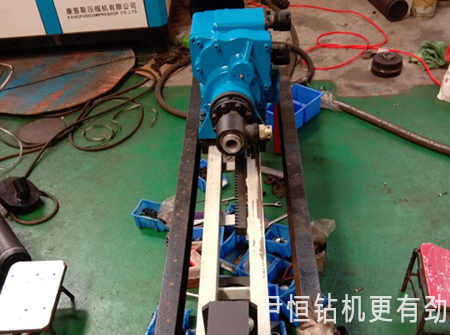

        1、煤矿用气动架柱式钻机 的工作原理： 以 ZQJC360型气动架式钻机为例来分析其工作原理, 气动架柱式钻机整机可以分为主机、操作台、消音器等部分,其中各个设备之间用软胶管相互连接在一起,便于在井下不规则的环境工作。同时,为了满足煤矿生产的需要,根据环境其主机还可以进一步的分解为行走总成、回转总成和导轨总成 ,可以满足巷道内的运输要求。

        2、煤矿用气动架柱式钻机 采用框架式的结构,所以便于拆卸,而且对于钻孔的角度和速度的调节也简单。气动架柱式钻机采用内注式的液压支柱固定方式,固定牢固,不需要其他辅助设备。

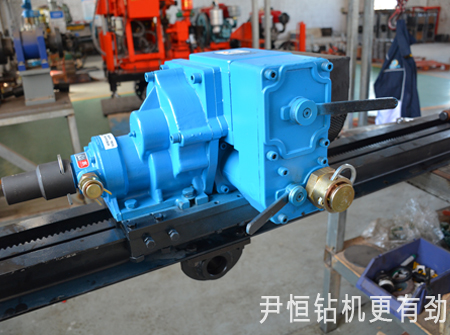

        3、煤矿用气动架柱式钻机 是利用压缩空气方式做功,依靠给进马达和气动回转马达工作。压缩空气经过油雾器雾化后,进入到不同的换向阀来分别控制2个马达。换向阀阀体采用了轴向均匀分布的通气孔结构,在阀体和阀芯之间实现对马达的无级调速,使煤矿用气动架柱式钻机能够在推进、转速等动作方面实现良好的配合。给进马达和气动回转马达通过的消音器来消除工作中产生的噪音 ,其中在回转马达的齿轮箱体的底部增加了金属网隔板来达到良好的消声效果,可以有效的降低其工作中产生的噪音。

        4、煤矿用气动架柱式钻机 的主轴还配置了水套,可以直接给钻机通水，而且气动架柱式钻机主机上的给进马达和气动回转马达都具备反转的功能,在打孔工作完成后,其主机自动退出钻具。

        5、气动架柱式钻机主体的操作台进行了分体,所以在操作过程中可以远离工作面,有效地提高了气动架柱式钻机的安全性。同时,规格不同的钻孔导向套灵活,可以满足规格不同钻杆的正常使用。
