履带式钻机应用于短探孔,抽放瓦斯孔,锚索孔,泄压孔
  • 煤矿用深孔液压钻车
CMS1-1200煤矿用深孔液压钻车

产品分类:煤矿用深孔液压钻车

应用领域:属于履带式、低转速、各方位液压钻车,主要配套金刚石复合片、地质钻头、硬质合金钻头、大口径牙轮钻头等的钻进,有色金属矿,非煤矿山,多金属矿、水电建筑、市政工程、核工业、地质、部队工兵建设系统的瓦斯探排、探放水、锚固、地质勘探等钻孔施工。

全国热线

15031116966

产品简介 / Introduction

产品简介Product Profile

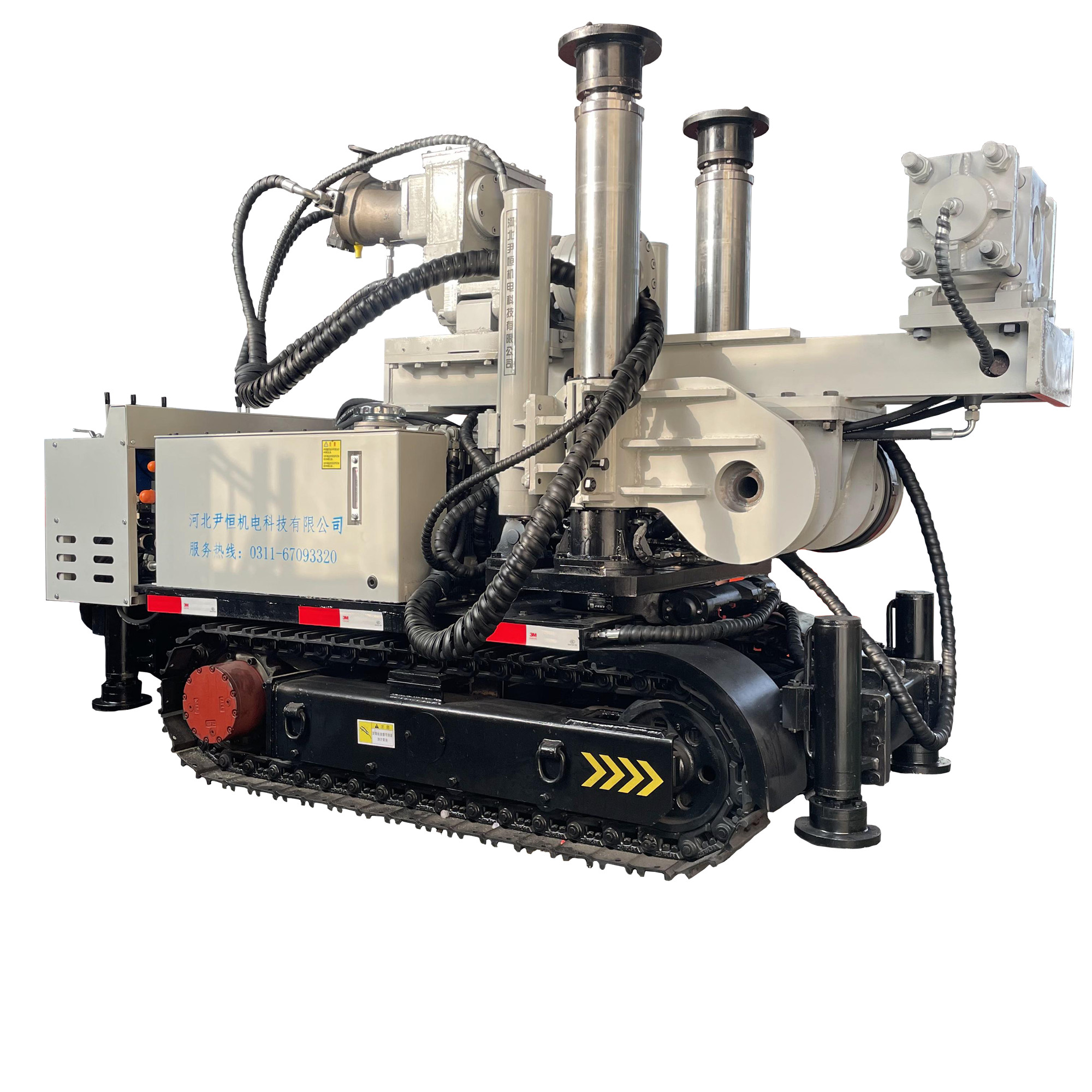

煤矿用深孔液压钻车

产品特点

煤矿用深孔钻车是新一代履带行走的探水、探瓦斯、探断层、放顶、注水等的钻孔设备,可实现180︒水平回转,垂直升降700mm,-20︒45︒俯仰角的各方位钻孔作业。

产品应用

主要用于掘进工作面有防突措施要求的在软岩或煤层中实施密集形钻孔,也适用于其他场合。该设备具有结构紧凑、操作灵活、机动性好、全断面作业、性能好、一机多用等特点。除完成探水、探瓦斯工作外,还可钻进复杂地层,它配套普通扩孔钻头等钻具可进行回转钻进。

结构特点product mix

煤矿用深孔钻车属于履带自行式、低转速、各方位液压钻车,主要配套金刚石复合片地质钻头、硬质合金钻头、大口径牙轮钻头等的钻进,可广泛应用于煤矿、有色金属、水电建筑、市政工程、核工业、地质、部队工兵建设等系统的瓦斯探排、探放水、锚固地质勘探等钻孔施工,主机可在履带架上水平+90°,竖直+90回转定位,特别适合巷道内各方位钻孔。

钻车由主机行走机构、操作台,动力系统组成。

钻车为履带自行走式、通过性、灵活性强满足+20°爬坡工况。钻车仅宽950mm ,可在最小1.4米巷道内移动行走。

主机可在平台上水平190°竖直+90回转定位全方位360°钻孔。主机可随升降油缸升降。

一机多用,可满足地质钻杆、三棱钻杆、宽叶片钻杆的夹持.钻进.无须更换卡瓦。操作台、电控箱集中控制操作方便。

产品展示Product Display

  • 煤矿用深孔液压钻车
  • CMS1煤矿用深孔液压钻车
  • CMS1煤矿用深孔液压钻车
  • CMS1煤矿用深孔液压钻车

产品参数Product parameters

整机性能 性能参数 CMS1-1200 CMS1-2000 CMS1-3600 CMS1-4500 CMS1-6600 CMS1-8000
运行状态尺寸(长×宽×高)(mm) 3200×1000×1800 3200×1000×1800 3200×1100×1950 3300×1100×2100 3400×1100×2100 3400×1100×2100
离地间隙(mm) 200 200 200 200 200 200
钻孔深度(m) 200 300 450 550 650 650
钻孔角度(︒) 360 360 360 360 360 360
水平打孔高度(m) 1.2~2.5 1.4~2.7 1.4~2.7 1.4~2.7 1.5~2.8 1.5~2.8
机重(kg) 3800 6000 6300 6300 7000 7000
回转机构 额定压力(MPa) 27 21 23 25 26 28
额定转矩(N•m) 1200 2000 3600 4500 6600 8000
额定转速(r/min) 120 76 75~420 70~410 65~310 55~110
推进机构 推进方式 导轨式液压缸推进 导轨式液压缸推进 导轨式液压缸推进 导轨式液压缸推进 导轨式液压缸推进 导轨式液压缸推进
工作压力(MPa) 21 21 22 22 22 22
推进行程(mm) 1300 600 800 800 800 800
推进力/起拔力(KN) 60/60 120/80 120/120 140/140 180/180 200/260
空载推进速度(m/min) 30 0~15 0~18 0~18 0~15 0~15
空载返回速度(m/min) 30 0~22.5 0~18 0~18 0~15 0~15
行走机构 行走方式 履带式 履带式 履带式 履带式 履带式 履带式
驱动机构类型 液压马达驱动 液压马达驱动 液压马达驱动 液压马达驱动 液压马达驱动 液压马达驱动
工作压力( MPa) 16 21 21 21 21 21
行走速度(m/min) 30 30 30 30 30 30
爬坡能力(︒) ±16 ±25 ±25 ±25 ±25 ±25
接地比压(MPa) 0.05 0.05 0.05 0.05 0.05 0.05
辅助机构 钻进用冲洗水压力(MPa) 0.6~2.5 0.6~2.5 0.6~2.5 0.6~2.5 0.6~2.5 0.6~2.5
泵站 额定电压(V) 660/1140 660/1140 660/1140 660/1140 660/1140 660/1140
额定电流(A) 59.5/34.4 59.5/34.4 59.5/34.4 59.5/34.4 80.3/46.4 80.3/46.4
额定转速(r/min) 1480 1480 1480 1480 1480 1480
钻具 地质/三棱/宽叶片钻杆(标配)(mm) Φ63(1:6锥扣、宽叶片1:8) Φ63(1:6锥扣、宽叶片1:8) Φ63(1:6锥扣、宽叶片1:8) Φ63(1:6锥扣、宽叶片1:8) Φ63(1:6锥扣、宽叶片1:8) Φ63(1:6锥扣、宽叶片1:8)
钻头直径(标配)(mm) Φ75/Φ90/Φ94/Φ108 Φ75/Φ90/Φ94/Φ108 Ф90/Ф94/Ф108/Ф133 Ф90/Ф94/Ф108/Ф133 Ф90/Ф94/Ф108/Ф133 Ф90/Ф94/Ф108/Ф133
地质/三棱/宽叶片钻杆(选装)(mm) Φ50(1:8锥扣) Φ73(1:4锥扣、宽叶片1:6) Φ73(1:4锥扣、宽叶片1:6) Φ73(1:4锥扣、宽叶片1:6) Φ73(1:4锥扣、宽叶片1:6) Φ73(1:4锥扣、宽叶片1:6)
钻头直径(选装)(mm) Φ65/Φ75/Φ90/Φ94 Φ90/Φ94/Φ108/Φ133 Ф75/Ф90/Ф94/Ф108 Ф75/Ф90/Ф94/Ф108 Ф113/Ф133/Ф153 Ф113/Ф133/Ф153
高效螺旋钻杆直径(mm) Φ89 Φ96/Φ98 Ф96/Ф98 Ф96/Ф98 Ф96/Ф98 Ф96/Ф98
高效钻头直径(mm) Φ94/Φ110/Φ125/Φ150 Φ96/Φ98 Ф108/Ф115 Ф108/Ф115 Ф108/Ф115 Ф108/Ф115

产品优势Product parameters

1、钻车体积小,重心低,可通过狭窄巷道,整车重心低,不易倾翻。

2、钻臂各方位旋转,调整角度和水平回转均采用液压控制(水平回转360°,竖直调整角度±90°)真正实现360°无死角各方位作业。

3、钻臂效率高,采用变量马达,主轴采用中空结构,不受钻杆长度限制。

4、模块化设计维护拆装方便。

5、可满足在坡度及复杂工况条件下作业打孔。

6、最大水平开孔高度2500mm。

7、液压系统增加了推进油缸防下滑装置,根据工况,系统自行调节,防止回转器下滑和误操作钻杆滑落等危险情况。

重点说明:钻机还可以选配除尘器,有效改善工人工作环境,保护工人身体健康。液压系统采用比例(负载敏感),液压系统可选配远程操作及遥控控制系统,效率比市场同类产品高45%。
