履带式钻机应用于短探孔,抽放瓦斯孔,锚索孔,泄压孔
  • CMS1煤矿用深孔液压钻车
CMS1-8000煤矿用深孔液压钻车

产品分类:煤矿用深孔液压钻车

应用领域:短探孔、抽放瓦斯孔、锚索孔、泄压孔

全国热线

15031116966

产品简介 / Introduction

产品简介Product Profile

CMS1煤矿用深孔液压钻车

产品特点

属于履带自行式、低转速、全方位液压钻车,主要配套金刚石复合片地质钻头、硬质合金钻头、大口径牙轮钻头等的钻进。

产品应用

有色金属矿,非煤矿山,多金属矿、水电建筑、市政工程、核工业、地质、部队工兵建设系统的瓦斯探排、探放水、锚固、地质勘探等钻孔施工。

结构特点product mix

煤矿用深孔钻车属于履带自行式、低转速、全方位液压钻车,主要配套金刚石复合片地质钻头、硬质合金钻头、大口径牙轮钻头等的钻进,可广泛应用于煤矿、有色金属、水电建筑、市政工程、核工业、地质、部队工兵建设等系统的瓦斯探排、探放水、锚固地质勘探等钻孔施工,主机可在履带架上水平+90°,竖直+90回转定位,特别适合巷道内全方位钻孔。

钻车由主机行走机构、操作台,动力系统组成。

钻车为履带自行走式、通过性、灵活性强满足+20°爬坡工况。钻车仅宽950mm ,可在最小1.4米巷道内移动行走。

主机可在平台上水平190°竖直+90回转定位全方位360°钻孔。主机可随升降油缸升降。

一机多用,可满足地质钻杆、三棱钻杆、宽叶片钻杆的夹持.钻进.无须更换卡瓦。操作台、电控箱集中控制操作方便。

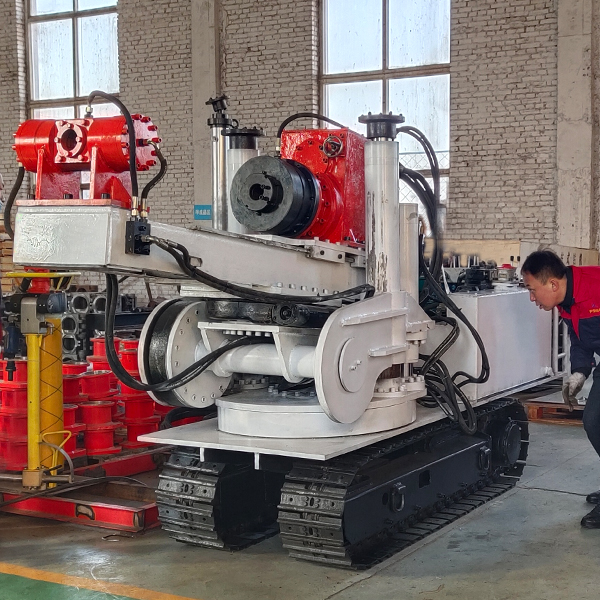

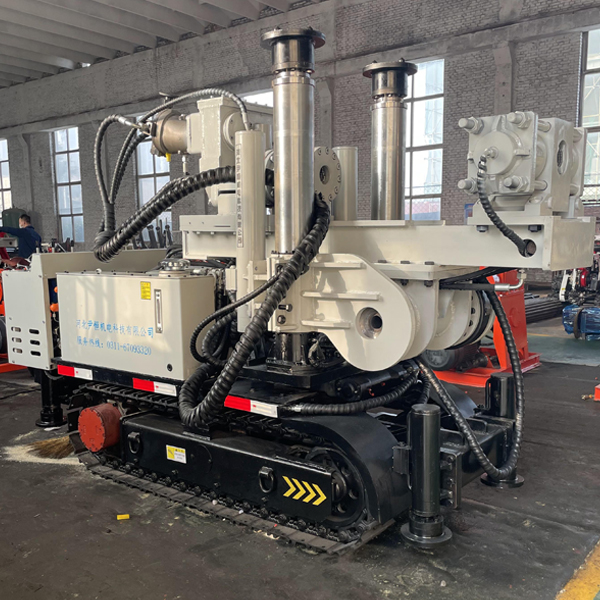

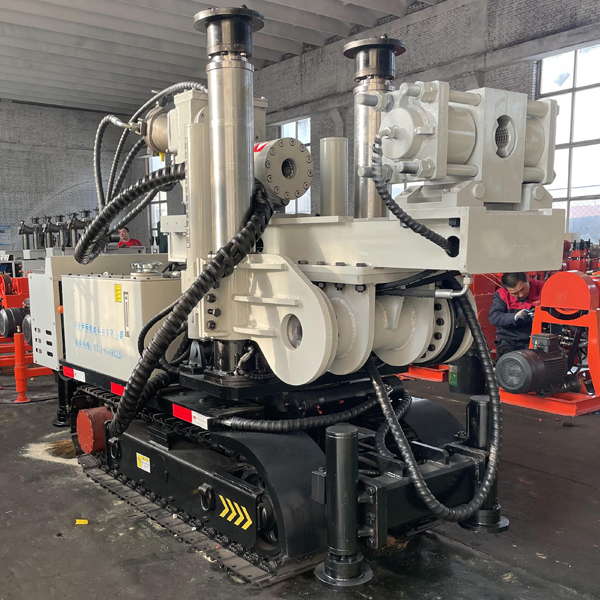

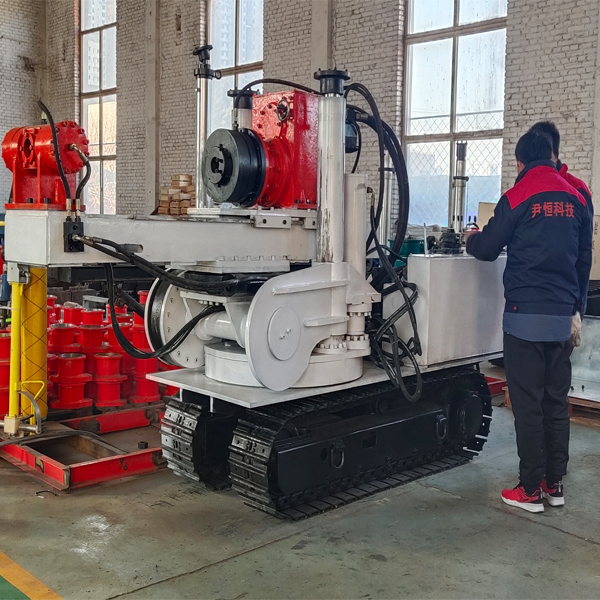

产品展示Product Display

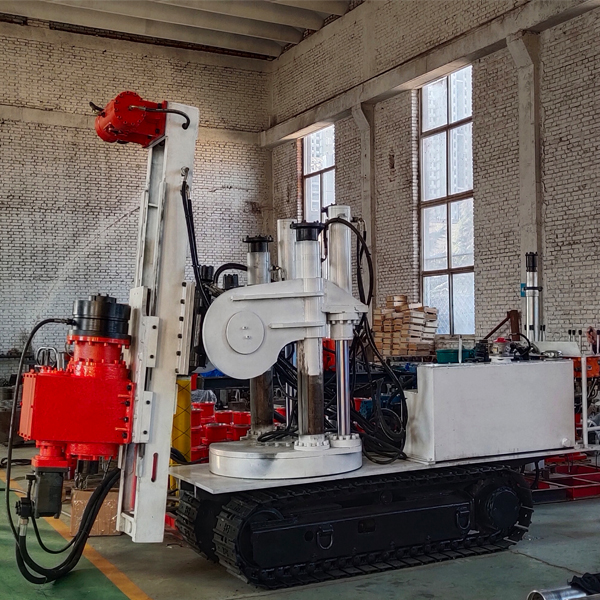

  • CMS1煤矿用深孔液压钻车
  • CMS1煤矿用深孔液压钻车
  • 煤矿用深孔液压钻车



  • 煤矿用深孔液压钻车



产品参数Product parameters

整机性能 性能参数 CMS1-1200 CMS1-2000 CMS1-3600 CMS1-4500 CMS1-6600 CMS1-8000
运行状态尺寸(长×宽×高)(mm) 3200×1000×1800 3200×1000×1800 3200×1100×1950 3300×1100×2100 3400×1100×2100 3400×1100×2100
离地间隙(mm) 200 200 200 200 200 200
钻孔深度(m) 200 300 450 550 650 650
钻孔角度(︒) 360 360 360 360 360 360
水平打孔高度(m) 1.2~2.5 1.4~2.7 1.4~2.7 1.4~2.7 1.5~2.8 1.5~2.8
机重(kg) 3800 6000 6300 6300 7000 7000
回转机构 额定压力(MPa) 27 21 23 25 26 28
额定转矩(N•m) 1200 2000 3600 4500 6600 8000
额定转速(r/min) 120 76 75~420 70~410 65~310 55~110
推进机构 推进方式 导轨式液压缸推进 导轨式液压缸推进 导轨式液压缸推进 导轨式液压缸推进 导轨式液压缸推进 导轨式液压缸推进
工作压力(MPa) 21 21 22 22 22 22
推进行程(mm) 1300 600 800 800 800 800
推进力/起拔力(KN) 60/60 120/80 120/120 140/140 180/180 200/260
空载推进速度(m/min) 30 0~15 0~18 0~18 0~15 0~15
空载返回速度(m/min) 30 0~22.5 0~18 0~18 0~15 0~15
行走机构 行走方式 履带式 履带式 履带式 履带式 履带式 履带式
驱动机构类型 液压马达驱动 液压马达驱动 液压马达驱动 液压马达驱动 液压马达驱动 液压马达驱动
工作压力( MPa) 16 21 21 21 21 21
行走速度(m/min) 30 30 30 30 30 30
爬坡能力(︒) ±16 ±25 ±25 ±25 ±25 ±25
接地比压(MPa) 0.05 0.05 0.05 0.05 0.05 0.05
辅助机构 钻进用冲洗水压力(MPa) 0.6~2.5 0.6~2.5 0.6~2.5 0.6~2.5 0.6~2.5 0.6~2.5
泵站 额定电压(V) 660/1140 660/1140 660/1140 660/1140 660/1140 660/1140
额定电流(A) 59.5/34.4 59.5/34.4 59.5/34.4 59.5/34.4 80.3/46.4 80.3/46.4
额定转速(r/min) 1480 1480 1480 1480 1480 1480
钻具 地质/三棱/宽叶片钻杆(标配)(mm) Φ63(1:6锥扣、宽叶片1:8) Φ63(1:6锥扣、宽叶片1:8) Φ63(1:6锥扣、宽叶片1:8) Φ63(1:6锥扣、宽叶片1:8) Φ63(1:6锥扣、宽叶片1:8) Φ63(1:6锥扣、宽叶片1:8)
钻头直径(标配)(mm) Φ75/Φ90/Φ94/Φ108 Φ75/Φ90/Φ94/Φ108 Ф90/Ф94/Ф108/Ф133 Ф90/Ф94/Ф108/Ф133 Ф90/Ф94/Ф108/Ф133 Ф90/Ф94/Ф108/Ф133
地质/三棱/宽叶片钻杆(选装)(mm) Φ50(1:8锥扣) Φ73(1:4锥扣、宽叶片1:6) Φ73(1:4锥扣、宽叶片1:6) Φ73(1:4锥扣、宽叶片1:6) Φ73(1:4锥扣、宽叶片1:6) Φ73(1:4锥扣、宽叶片1:6)
钻头直径(选装)(mm) Φ65/Φ75/Φ90/Φ94 Φ90/Φ94/Φ108/Φ133 Ф75/Ф90/Ф94/Ф108 Ф75/Ф90/Ф94/Ф108 Ф113/Ф133/Ф153 Ф113/Ф133/Ф153
高效螺旋钻杆直径(mm) Φ89 Φ96/Φ98 Ф96/Ф98 Ф96/Ф98 Ф96/Ф98 Ф96/Ф98
高效钻头直径(mm) Φ94/Φ110/Φ125/Φ150 Φ96/Φ98 Ф108/Ф115 Ф108/Ф115 Ф108/Ф115 Ф108/Ф115

产品优势Product parameters

1、钻车体积小,重心低,可通过狭窄巷道,整车重心低,不易倾翻。

2、钻臂全方位旋转,调整角度和水平回转均采用液压控制(水平回转360°,竖直调整角度±90°)真正实现360°无死角全方位作业。

3、钻臂效率高,采用变量马达,主轴采用中空结构,不受钻杆长度限制。

4、模块化设计维护拆装方便。

5、可满足在坡度及复杂工况条件下作业打孔。

6、最大水平开孔高度2500mm。

7、液压系统增加了推进油缸防下滑装置,根据工况,系统自行调节,防止回转器下滑和误操作钻杆滑落等危险情况。

重点说明:钻机还可以选配除尘器,有效改善工人工作环境,保护工人身体健康。液压系统采用比例(负载敏感),液压系统可选配远程操作及遥控控制系统,效率比市场同类产品高45%。

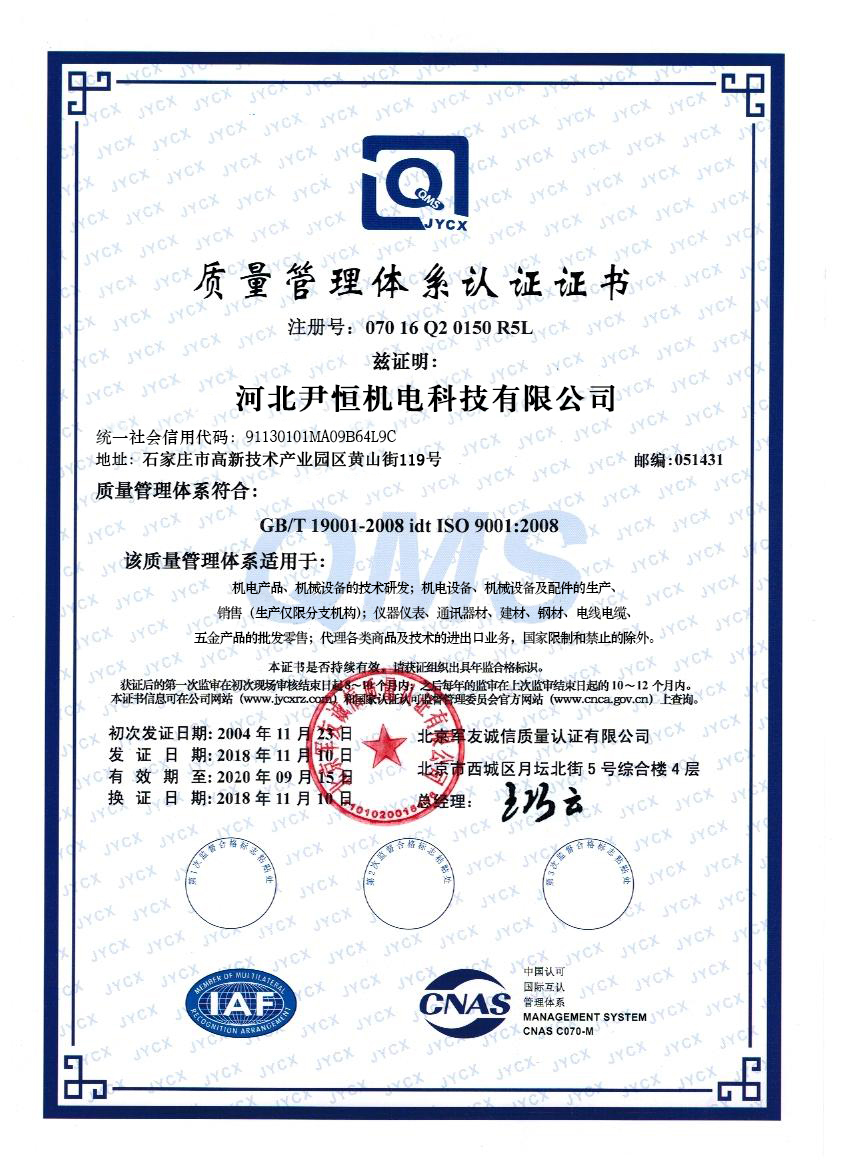

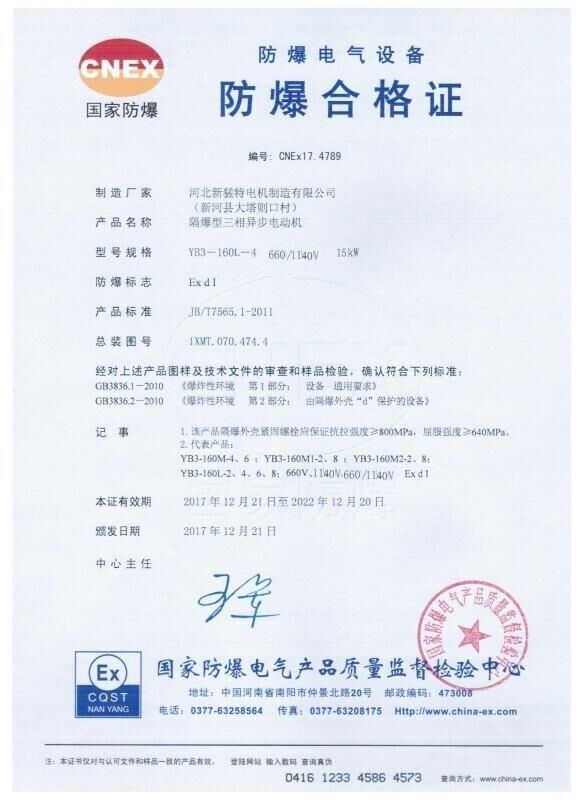

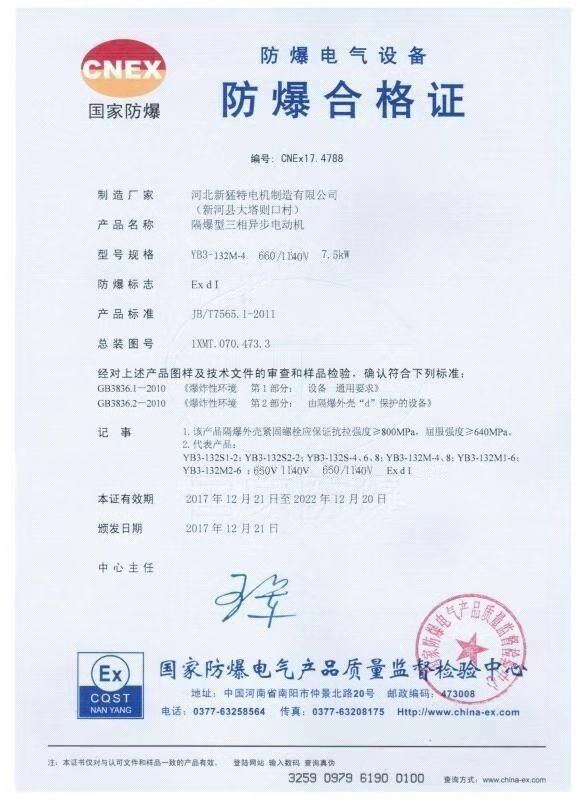

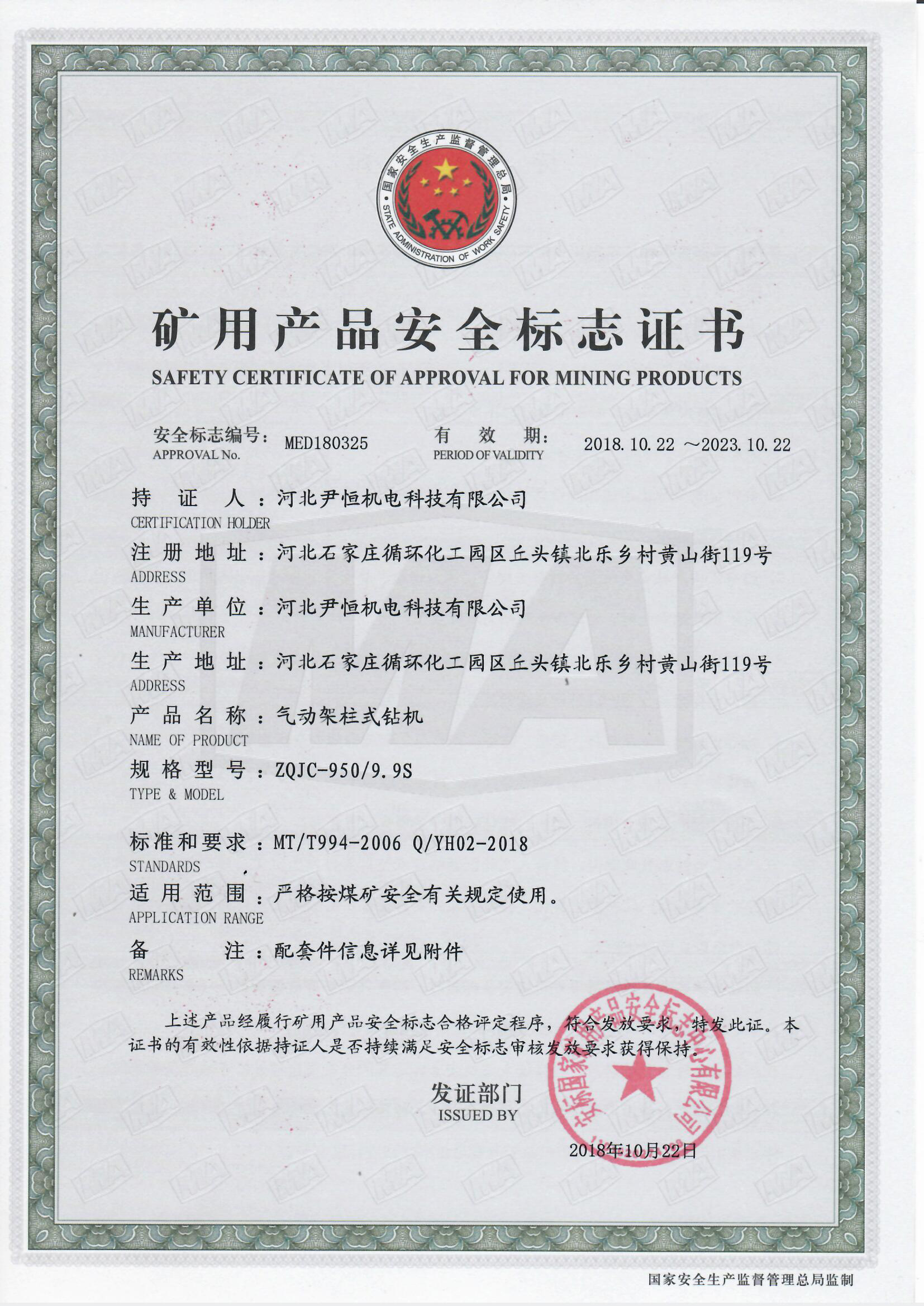

Qualification尹恒-资质认证
