尹恒探水钻机,结构合理,工艺适用性强
  • ZDY全液压坑道钻机
ZDY-4000液压回转钻机

产品分类:全液压坑道钻机

应用领域:短探孔、抽放瓦斯孔、锚索孔、泄压孔

全国热线

15031116966

产品简介 / Introduction

应用领域application area

ZDY全液压坑道钻机

ZDY系列全液压坑道钻机,是我公司根据各大矿务局生产技术部门提出的煤巷特点,巷内有运煤通道,洞室窄小、条件复杂等特点,经过反复改进而设计的新型外跨式全液压坑道钻机,具有结构合理、工艺适用性强,可与掘进机配套,操作安全可靠,钻机解体性好。

结构特点product mix

架柱式液压回转钻机,是我公司根据各大矿务局生产技术部门提出的煤巷特点,巷内有运煤通道,洞室窄小、条件复杂等特点。

经过反复改进而设计的新型架柱式外跨轨道钻机,具有结构合理、工艺适用性强,可与掘进机配套,操作安全可靠,钻机解体性好,搬运方便,坚固耐用,维修费用低。

该机型适用于放顶炮孔、放水孔、瓦斯抽放孔、注浆孔,地质勘探孔及其他工程用孔,是矿山、煤矿钻探作业的理想钻机。

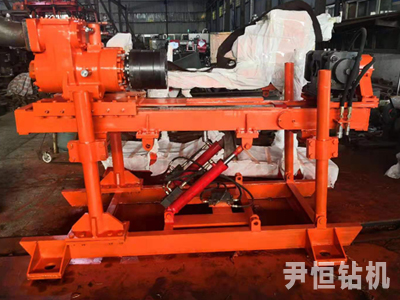

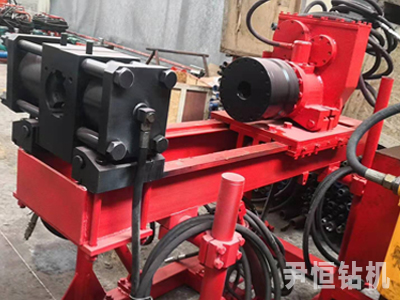

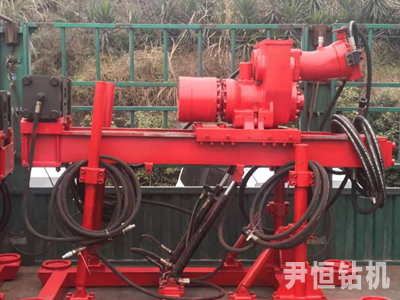

产品展示Product Display

  • ZDY全液压坑道钻机
  • ZDY全液压坑道钻机
  • ZDY全液压坑道钻机
  • ZDY全液压坑道钻机
  • ZDY全液压坑道钻机
  • ZDY全液压坑道钻机

产品参数Product parameters

性能参数 ZDY-650 ZDY-1200 ZDY-2000 ZDY-3200 ZDY-4000
钻孔深度(m) 150/100 200 300/100 350 400
钻孔倾斜角度(o) ±90 ±90 ±90 ±90 ±90
钻孔直径(mm) Φ56~Φ108 Φ65~Φ108 Φ94~Φ200 Φ108~Φ200 Φ108~Φ200
额定转矩(N.m) 650 1200 2000 3200-1050 4000-1050
额定转速(r/min) 140/270 80/280 76 75-230 60-230
给进行程(mm) 650 650 600 800 800
给进力(kN) 29 36 105 150 150
起拔力(kN) 42 52 70 150 150
最大给进速度(m/min) 18 30 18 18 18
最大起拔速度(m/min) 25 40 25 18 18
系统额定压力(MPa) 16±1 18±1 22 25 25
油箱有效容积(L) 85 198 180 250 250
主机外形尺寸(mm) 1800×620×1300 1800×750×1360 2330×1020×1516 2300×1170×1600 2300×1170×1600
泵站外形尺寸(mm) 1400×500×1000 1450×790×1100 1700×850×1100 1890×810×1150 1890×810×1150
主机重量(kg) 418 673 1228 1870 1780
泵站重量(kg) 328 465 750 966 866
操纵台重量(kg) 78 101 55 136 136
整机重量(kg) 900 1200 2000 3000 2800
额定功率(kW) 15 22 37 55 55
额定电压(V) 380/660标配(660/1140选装) 660/1140标配(380/660选装)
钻杆直径(mm)(标配) Φ42(直扣) Φ50(1:8锥扣) Φ63.5(1:6锥扣) Φ73(1:4锥扣、标配) Φ63.5(选装)
钻杆直径(mm) (选装) Φ50(1:8锥扣) Φ63.5(1:6锥扣) Φ73(1:4锥扣)
地质钻头直径(mm)(标配) Φ56/Φ65/Φ75 Φ65/Φ75/Φ90/Φ94 Φ90/Φ94/Φ108/Φ133 Φ90/Φ94/Φ108/Φ133
地质钻头直径(mm) (选装) Φ65/Φ75/Φ90/Φ94 Φ75/Φ90/Φ94/Φ108 Φ75/Φ90/Φ94/Φ108
三棱钻杆直径(mm) —————— Φ73(1:4锥扣、标配) Φ63.5(选装)
宽叶片螺旋钻杆直径(mm) Φ73(1:4锥扣、标配) Φ63.5(选装)
高强度高效螺旋钻杆(mm) Φ96(选装) Φ98(选装)
