ZQJC-360/7.1S气动架柱式钻机

ZQJC气动架柱式钻机是专门为井下不易使用电源的巷道设计的,该机为气缸顶紧,带有正反转,由气动马达带动齿条来进给和后退,该设备具有轻便、an全、移动方便、维修简单的特点,从而大大降低了工人的劳动强度。

全国热线

15031116966

产品简介 / Introduction

产品简介Product Profile

气动架柱式钻机

产品简介

ZQJC气动架柱式钻机是专门为井下不易使用电源的巷道设计的,该机为气缸顶紧,带有正反转,由气动马达带动齿条来进给和后退,该设备具有轻便、安全、移动方便、维修简单的特点,从而大大降低了工人的劳动强度。

适用范围

该机主要用在钻探测地质构造煤层探水探瓦斯孔、煤层注水孔和泄放压力孔。

产品特点Product characteristics

模块化设计,拆卸方便,拆开后各部件重量小于50千克,便于快速搬运和移动,降低劳动强度。

回转器操作阀独特设计,轻松实现回转给进推力的无极变速,使认孔打孔更方便、装卸钻杆更快捷。

采用独立进给马达,给进力大,故障率低,通过控制进气量,可以调节回转速的好配比。

专利齿轮箱设计,使输出功率提高20%,在不增加机重的同时功率提高的15kw,更好适应井下复杂的地质条件。

立柱自带安全升降装置,失压自动停止推进更an全。

扭矩大,转速高,钻杆自动拆卸,钻进效率提升50%。

导轨立柱360°旋转,钻孔角度±90°可调,省时省力。

多立柱可选,打顶打帮轻松实现,现代化成本管理方式性价比高于同型号。

操作台远离钻孔点,实现远程控制,保证人员an全。

马达采用蜗轮蜗杆的结构,使推进回拔速度均速稳定,单立柱上的斜拉杆可灵活调节高度和倾斜角度。

单立柱式支撑更适应于狭窄工作条件下钻进作业。支撑柱终端内部采用了高强度弹簧装置,可持续延伸给力,保证了整机的稳定性。

产品展示Product Display

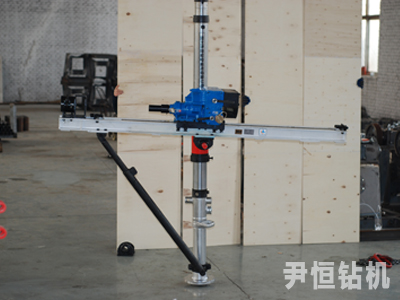

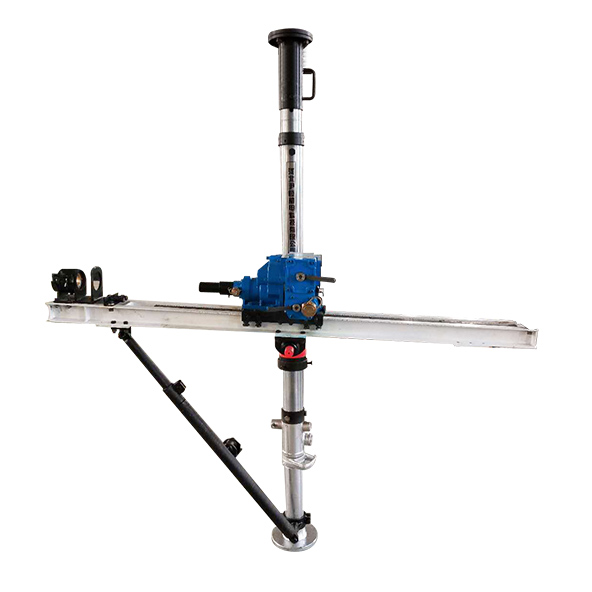

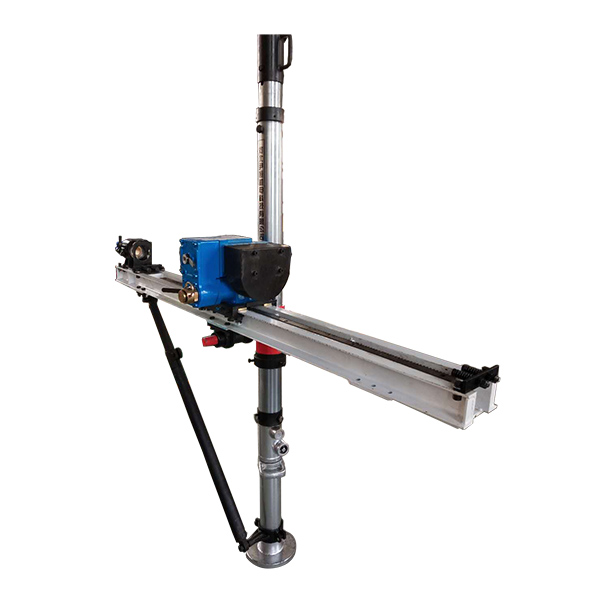

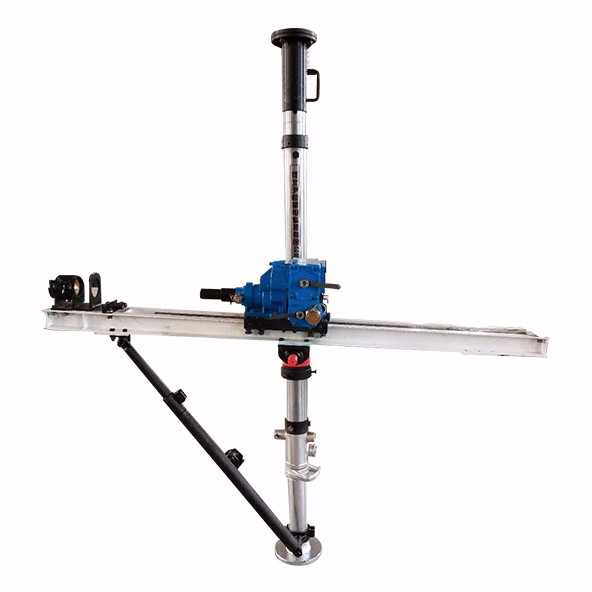

  • ZQJC单立柱气动架柱式钻机
  • ZQJC单立柱气动架柱式钻机

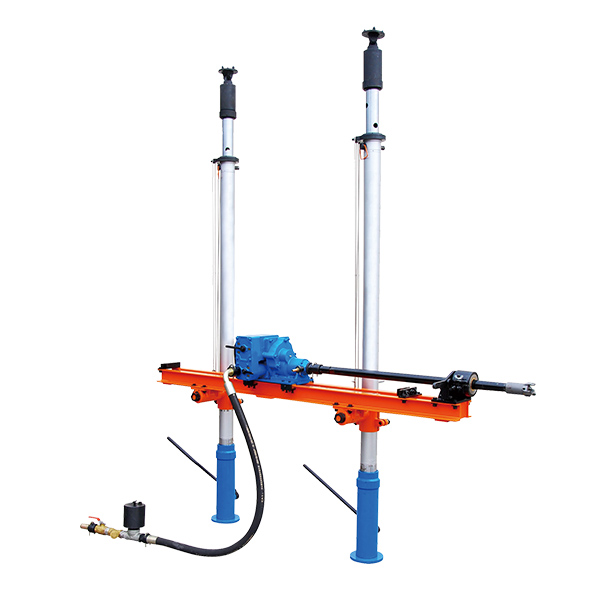

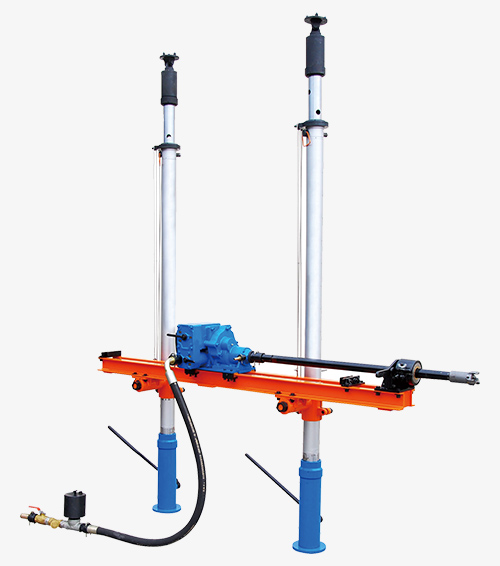

  • ZQJC双立柱气动架柱式钻机
  • ZQJC双立柱气动架柱式钻机-带操作台

产品参数Product parameters

表1:气动架柱式钻机基本性能参数表

基本性能 单位 基本性能参数
ZQJC-360/7.1S ZQJC-420/7.4S ZQJC-560/7.6S
工作压力 MPa 0.4 0.5 0.63 0.4 0.5 0.63 0.4 0.5 0.63
额定转矩 N·m ≥320 ≥360 ≥420 ≥340 ≥420 ≥510 ≥450 ≥560 ≥680
额定转速 r/min ≥180 ≥190 ≥200 ≥220 ≥170 ≥240 ≥180 ≥130 ≥200
大输出功率 kW ≥6.0 ≥7.1 ≥8.7 ≥7.8 ≥7.4 ≥12.8 ≥8.4 ≥7.6 ≥14.2
大负荷转矩 N·m ≥440 ≥540 ≥680 ≥480 ≥580 ≥820 ≥600 ≥750 ≥1000
起动转矩 N·m ≥460 ≥560 ≥700 ≥500 ≥600 ≥840 ≥620 ≥770 ≥1020
失速转矩 N·m ≥480 ≥600 ≥730 ≥520 ≥640 ≥870 ≥640 ≥790 ≥1040
耗气量 m³/min ≤8 ≤9 ≤10 ≤8 ≤9 ≤10 ≤8 ≤9 ≤10
空载转速 r/min ≥440 ≥460 ≥480 ≥460 ≥480 ≥500 ≥420 ≥440 ≥460
1/2 空载转速 r/min ≥220 ≥230 ≥240 ≥230 ≥240 ≥250 ≥210 ≥220 ≥230
1/2 空载转速下转矩 N·m ≥250 ≥290 ≥340 ≥290 ≥390 ≥450 ≥350 ≥470 ≥550

续表1:气动架柱式钻机基本性能参数表

噪声 声压级 dB(A) ≤110
声功率级 dB(A) ≤120
推进力 kN ≥19×95%
导轨长度 mm 2020±20
空载推进速度 mm/min ≥5900×95%
返回速度 mm/min ≥5900×95%
导轨推进行程 mm 1230±20
钻孔速度 mm/min ≥200
大工作高度 mm 1990±20
小工作高度 mm 1430±20
主机重 ≤250×105%
架柱机重 ≤195×105%
操作台重 ≤30×105%
钻孔直径 mm 65–115
冲洗水压力 MPa 0.6–1.2
整机外形尺寸 mm (2020×530×2400)±20

表2:气动架柱式钻机基本性能参数表

基本性能 单位 基本性能参数
ZQJC-650/8.1S ZQJC-760/8.7S ZQJC-800/9.2S
工作压力 MPa 0.4 0.5 0.63 0.4 0.5 0.63 0.4 0.5 0.63
额定转矩 N·m ≥520 ≥650 ≥800 ≥610 ≥760 ≥950 ≥680 ≥800 ≥1050
额定转速 r/min ≥160 ≥120 ≥180 ≥130 ≥110 ≥150 ≥120 ≥110 ≥140
大输出功率 kW ≥8.7 ≥8.1 ≥15.0 ≥8.3 ≥8.7 ≥14.9 ≥8.5 ≥9.2 ≥15.3
大负荷转矩 N·m ≥660 ≥790 ≥1040 ≥740 ≥870 ≥1120 ≥810 ≥980 ≥1230
起动转矩 N·m ≥680 ≥810 ≥1060 ≥760 ≥890 ≥1140 ≥830 ≥1050 ≥1300
失速转矩 N·m ≥700 ≥850 ≥1100 ≥780 ≥930 ≥1180 ≥880 ≥1100 ≥1350
耗气量 m³/min ≤9 ≤12 ≤14 ≤9 ≤12 ≤14 ≤9 ≤12 ≤14
空载转速 r/min ≥400 ≥420 ≥440 ≥380 ≥400 ≥420 ≥360 ≥380 ≥400
1/2 空载转速 r/min ≥200 ≥210 ≥220 ≥190 ≥200 ≥210 ≥180 ≥190 ≥200
1/2 空载转速下转矩 N·m ≥370 ≥490 ≥580 ≥400 ≥530 ≥600 ≥440 ≥540 ≥630
噪声 声压级 dB(A) ≤110
声功率级 dB(A) ≤120
推进力 kN ≥19×95%
导轨长度 mm 2020±20
空载推进速度 mm/min ≥5900×95%
返回速度 mm/min ≥5900×95%
导轨推进行程 mm 1230±20
钻孔速度 mm/min ≥200
大工作高度 mm 1990±20
小工作高度 mm 1430±20
主机重 ≤250×105%
架柱机重 ≤195×105%
操作台重 ≤30×105%
钻孔尺寸 mm 65–115
冲洗水压力 MPa 0.6–1.2
整机外形尺寸 mm (2020×530×2400)±20

表3:气动架柱式钻机基本性能参数表

基本性能 单位 基本性能参数
ZQJC-950/9.9S ZQJC-1000/10.4S ZQJC-1100/11.5S
工作压力 MPa 0.4 0.5 0.63 0.4 0.5 0.63 0.4 0.5 0.63
额定转矩 N·m ≥740 ≥950 ≥1100 ≥800 ≥1000 ≥1150 ≥900 ≥1100 ≥1200
额定转速 r/min ≥100 ≥100 ≥120 ≥100 ≥100 ≥130 ≥90 ≥100 ≥120
大输出功率 kW ≥7.7 ≥9.9 ≥13.8 ≥8.3 ≥10.4 ≥15.6 ≥8.4 ≥11.5 ≥15.0
大负荷转矩 N·m ≥870 ≥1090 ≥1390 ≥950 ≥1210 ≥1480 ≥1100 ≥1350 ≥1650
起动转矩 N·m ≥920 ≥1110 ≥1410 ≥1100 ≥1230 ≥1500 ≥1200 ≥1450 ≥1750
失速转矩 N·m ≥940 ≥1150 ≥1460 ≥1150 ≥1250 ≥1550 ≥1250 ≥1500 ≥1800
耗气量 m³/min ≤10 ≤14 ≤16 ≤10 ≤14 ≤16 ≤10 ≤14 ≤16
空载转速 r/min ≥340 ≥360 ≥380 ≥320 ≥340 ≥360 ≥300 ≥320 ≥340
1/2 空载转速 r/min ≥170 ≥180 ≥190 ≥160 ≥170 ≥180 ≥150 ≥160 ≥170
1/2 空载转速下转矩 N·m ≥420 ≥560 ≥660 ≥480 ≥600 ≥780 ≥500 ≥630 ≥800
噪声 声压级 dB(A) ≤110
声功率级 dB(A) ≤120
推进力 kN ≥19×95%
导轨长度 mm 2020±20
空载推进速度 mm/min ≥5900×95%
返回速度 mm/min ≥5900×95%
导轨推进行程 mm 1230±20
钻孔速度 mm/min ≥200
大工作高度 mm 1990±20
小工作高度 mm 1430±20
主机重 ≤250×105%
架柱机重 ≤195×105%
操作台重 ≤30×105%
钻孔尺寸 mm 65–115
冲洗水压力 MPa 0.6–1.2
整机外形尺寸 mm (2020×530×2400)±20

生产环境PRODUCT DISPLAY

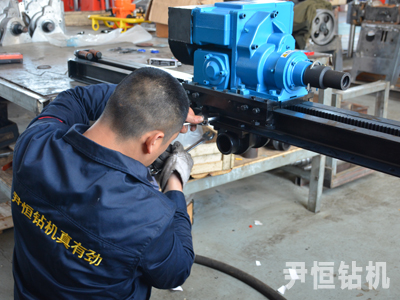

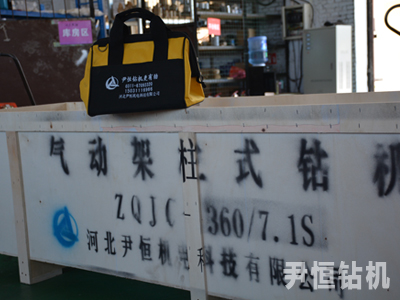

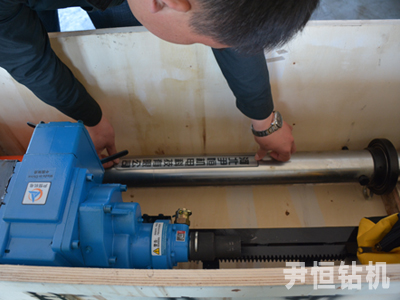

  • ZQJC-360/7.1S气动架柱式钻机.jpg
