ZYJ-270/230液压架柱式回转钻机

ZYJ系列架柱式液压回转钻机是我公司结合各矿山巷道特定环境而设计、制造的液压钻机,适用于各种复杂条件的煤巷和岩巷的钻孔施工。

全国热线

15031116966

产品简介 / Introduction

产品简介Product Profile

液压架柱式回转钻机

ZYJ系列架柱式液压回转钻机是我公司结合各矿山巷道特定环境而设计、制造的液压钻机,适用于各种复杂条件的煤巷和岩巷的钻孔施工。根据钻孔位置地质条件和施工要求的不同,可选用金刚石复合片钻头或硬质合金钻头配合地质钻杆或螺旋钻杆回转钻进,满足煤矿井下探水探瓦斯、岩石取芯、地质探测等多种钻探工艺要求。

结构特点Product characteristics

效率提高:配套的电机功率为15KW,机头输出功率为11.5KW,输出功效比为62.2%,一般厂家为55%左右,与同类产品相比,此钻机工作效率提高15%以上。

液压立柱采用质优的合金钢调质处理,抗拉,抗压,抗弯曲强度能力比一般厂家提高1倍以上;

核心液压元件均采用具有影响力的品牌,很大的提高了整机寿命1倍左右。

设计合理:钻机采用分体式布局,各部分拆卸方便,便于搬运;

导轨和立柱之间360°旋转调节,钻孔角度±90°可调。

产品展示Product Display

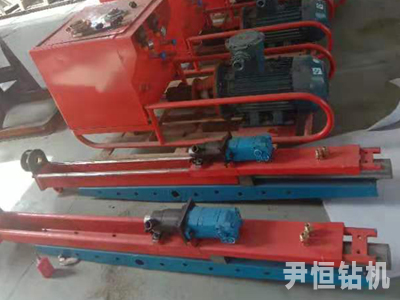

  • ZYJ液压架柱回转钻机+组合
  • ZYJ架柱式液压回转钻机
  • 液压架柱式回转钻机泵站
  • 液压架柱式回转钻机操作台

产品参数Product parameters

主机 基本性能参数 单 位 ZYJ-270/230 ZYJ-380/210 ZYJ-420/200 ZYJ-450/230 ZYJ-570/230 ZYJ-680/230 ZYJ-800/180 ZYJ-1000/135
工作压力 MPa 14 14 14 16 16 16 18 18
额定转矩 N.m 270 380 420 450 570 680 800 1000
额定转速 r/min 230 210 200 230 230 230 180 135
额定流量 L/min 50 50 50 50 65 75 75 75
推进力 kN 20 20 20 20 20 20 25 25
返回速度 mm/min 5000 5000 5000 5000 5000 5000 12000 12000
推进行程 mm 1100 1100 1100 1100 1100 1100 1125 1300
导轨长度 mm 1900 1900 1900 1900 1900 1900 2040 2295
钻机大工作高度 mm 2480 2480 1650 1650 2480 2480 4500-5200 4500-5200
钻机小工作高度 mm 750 750 800 800 750 750 750 750
机重 kg 185 185 185 185 185 185 225 225
空载推进速度 mm/min 5000 5000 5000 5000 5000 5000 6000 6000
冲洗水压力 MPa 0.3-1.0 0.3-1.0 0.3-1.0 0.3-1.0 0.3-1.0 0.3-1.0 0.3-1.0 0.3-1.0
钻孔直径 mm 65~113 65~113 65~113 65~113 65~113 65~113 65~133 65~133
钻孔速度 mm/min 800 800 800 800 800 800 800 800
噪声 声压级 dB(A) 92 92 92 92 92 92 92 92
声功率级 dB(A) 108 108 108 108 108 108 108 108
泵站 额定压力 MPa 16 16 16 18 18 18 20 20
电机额定转速 r/min 1460 1460 1460 1460 1460 1460 1460 1460
额定流量 L/min 55 55 55 55 75 85 85 85
防爆电动机 YBK3-160M-4 YBK3-160L-4 YBK3-160L-4 YBK3-160L-4 YBK3-180M-4 YBK3-180L-4 YBK3-180L-4 YBK3-180L-4
电机功率 kW 11 15 15 15 18.5 22 22 25
电机电压 V 380/660/1140 380/660/1140 380/660/1140 380/660/1140 380/660/1140 380/660/1140 380/660/1140 380/660/1140
额定电流 A 30.1/17.4 30.1/17.4 30.1/17.4 30.1/17.4 30.1/17.4 30.1/17.4 30.1/17.4 31.0/18.0
油箱有效容积 L 120 120 120 120 120 120 120 120
外形尺寸(长×宽×高) mm 1800×550×800 1800×550×800 1800×550×800 1800×550×800 1800×550×800 1800×550×800 1855×500×740 1855×540×740
重量 kg 300 320 320 320 300 300 350 350
操作台 重量) kg 27 27 27 27 27 27 27 27
外形尺寸(长×宽×高) mm 390×390×730 390×390×730 390×390×730 390×390×730 390×390×730 390×390×730 390×390×730 440×670×770
